Индикаторы фазового провода электропроводки


При подключении запорных устройств тайников к сети переменного тока или оборудования электрического освещения внутри тайников часто возникает необходимость в определении фазового провода. Это, в первую очередь, обусловлено тем, что некоторые из рассматриваемых в данной книге запорных устройств правильно работают только при соответствующем подключении к ним фазового и нулевого проводов сети переменного тока. Для определения фазового провода используются специальные приборы, называемые индикаторами фазы Эти устройства позволят вам быстро и безошибочно произвести монтаж электропроводки и другого оборудования, необходимого при изготовлении тайника.

Индикатор на неоновой лампе

Индикаторы, используемые для индикации фазы и наличия высокого напряжения, известны уже довольно давно Обычно в состав индикатора входят последовательно включенные щуп-жало отвертки, ограничитель тока (резистор R1 сопротивлением 0.47...1 МОм с малой емкостью между подводящими электродами, например типа ВС-0,5; МЛТ-1,0; МЛТ-2,0),


Рис. 3.24

Индикатор на неоновой лампе

неоновая лампа HL1 и сенсорная площадка (рис. 3.24). При одпополярном подключении отвертки к то-копесущему фазовому проводнику и касании пальцем сенсорной площадки неоновая лампа засветится, сигнализируя о наличии высокого напряжения. Напряжение, которое можно контролировать подобным индикатором, составляет 90... 380 В, реже — от 70 до 1000 В, при частоте тока 50 Гц.

Индикаторы на лавинных транзисторах

Долгое время считалось, что заменить неоновую лампу на другой элемент индикации невозможно. Действительно, емкостной ток, протекающий от источника переменного тока частотой 50 Гц и напряжением 100...400 В через цепь индикации и тело человека на «землю» при эквивалентной емкости тела человека около 300 пФ, составляет 10...740 мкА, что на два порядка ниже величины тока, необходимого для свечения светодиодов. Тем не менее, используя специальные схемные решения, для индикации фазы можно использовать светодиоды, пьезокерамические излучатели и другие индикаторы.
Для сравнения:

индикаторы на неоновых лампах позволяют индицировать напряжений не ниже

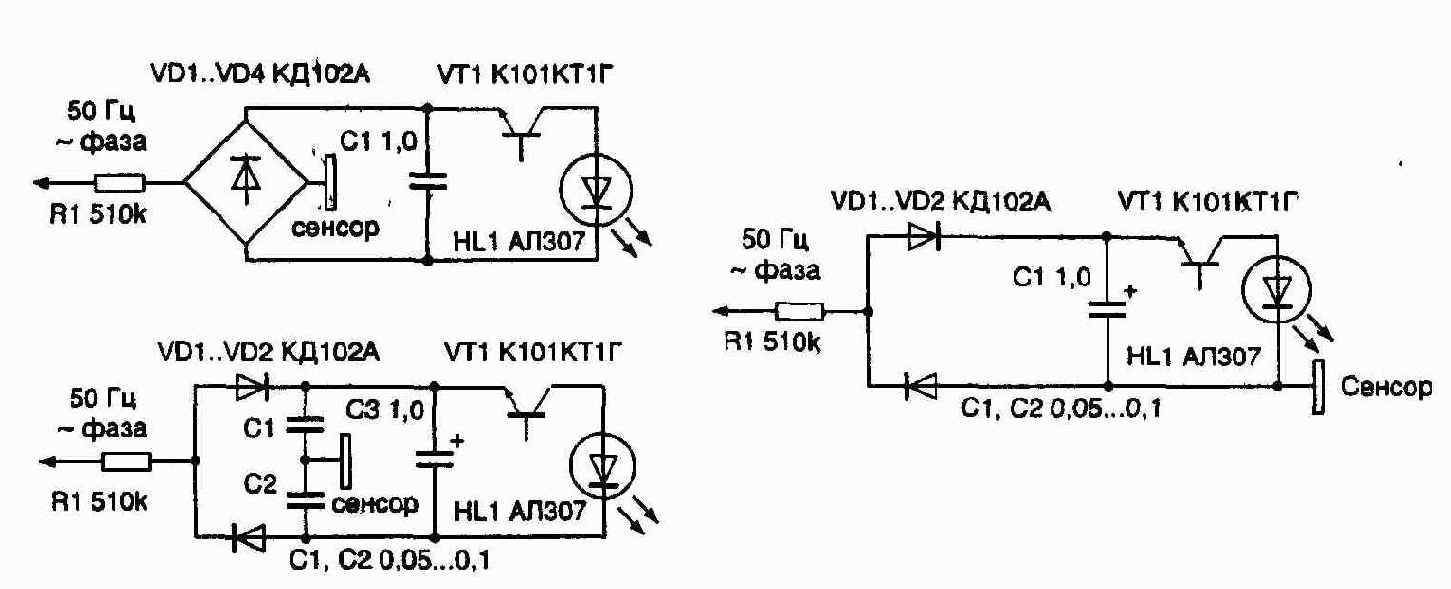

Рис. 3.25.

Индикаторы на лавинных транзисторах


65...90 В. Индикаторы используют альтернативные схемы выпрямителей с сохранением прочих свойств. В схемах продемонстрирована возможность подключения сенсорных площадок к другим элементам схемы.

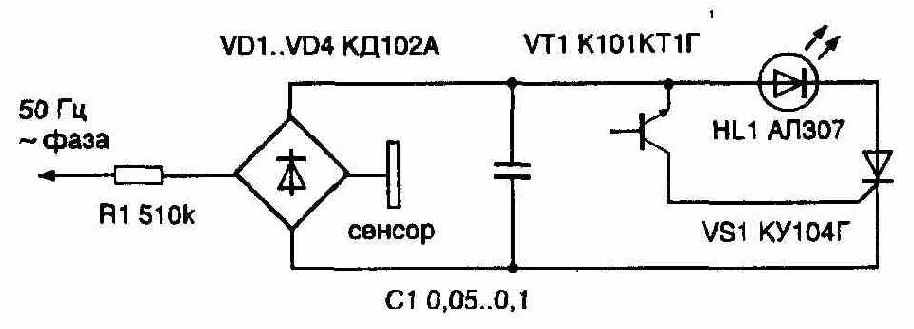

Рис. 3.26.

Индикатор на составном лавинном тиристоре

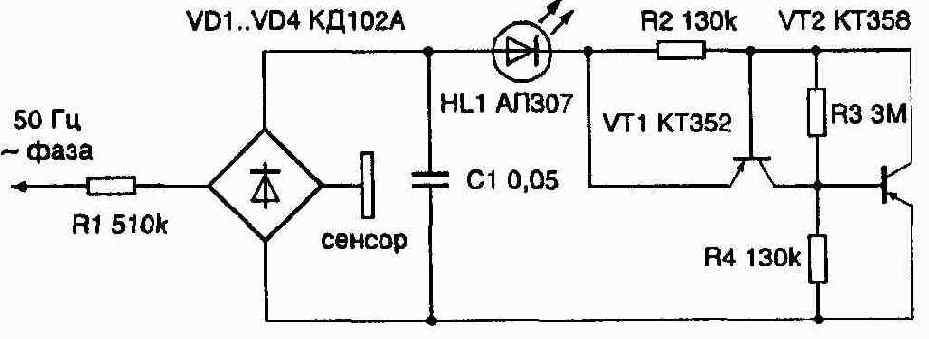

Устройство может быть выполнено и на основе составного лавинного тиристора (рис. 3.26). В схеме (рис. 3.27) генератор импульсов собран на аналоге лавинного транзистора с напряжением переключения (пробоя) 12 В. Для транзисторов микросборки К101КТ1 при инверсном включении это напряжение близко к 8 В.



Рис. 3.27.

Индикатор на аналоге лавинного транзистора

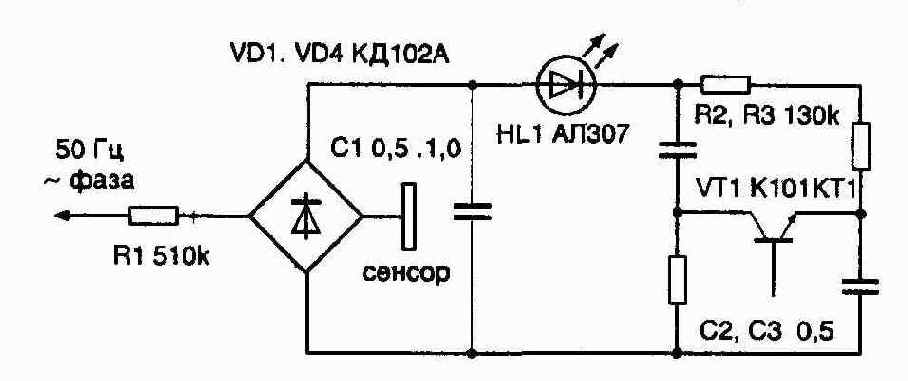

Индикатор (рис. 3.28) собран по мостовой RC-схеме с включением в диагональ моста порогового элемента — лавинного транзистора.



Рис. 3.28.

Индикатор на основе мостовой RC-схемм

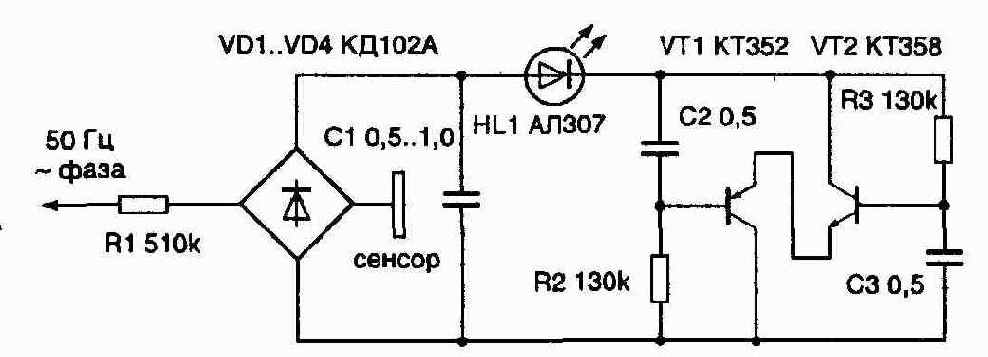

Схема индикатора (рис. 3.29) также выполнена с RC-мостом, однако в ней использованы два транзистора п-р-п

и р-п-р структуры: при зарядке конденсаторов С2 и СЗ до определенного значения происходит мгновенное переключение транзисторов из состояния «выключено» в состояние «включено». При этом конденсатор С1 разряжается через светодиод VD5 и процесс повторяется.



Рис. 3.29.

Индикатор на двух транзисторах.

Индикаторы фазы на КМОП-микросхемах

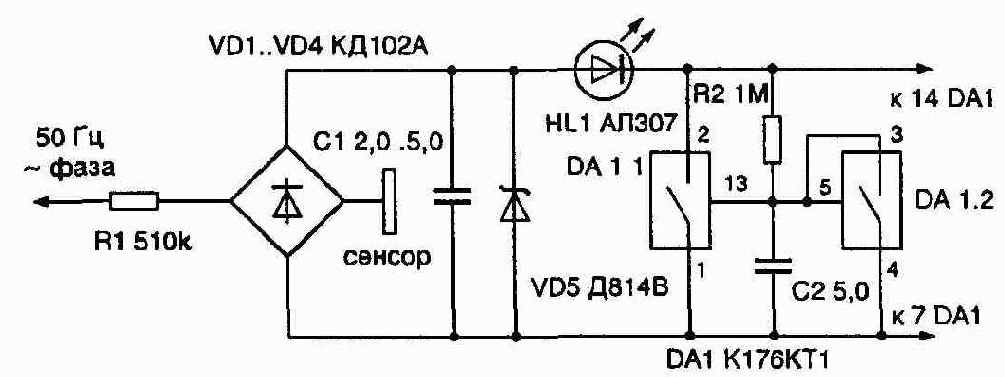

Для построения индикаторов фазы без использования внешних источников питания могут быть использованы и другие виды генераторов. Например, на рис. 3.30 показана схема индикатора фазы с использованием генераторов импульсов на КМОП-микросхемах. Генератор вырабатывает пилообразные импульсы, в связи с чем яркость свечения светодиода плавно нарастает и понижается.



Рис. 3.30.

Индикатор на микросхеме К176КТ1



Рис 3 31

Индикатор на микросхеме К561ЛЕ5

Работает генератор следующим образом. Конденсатор С2 заряжается через резистор R2 до напряжения включения коммутаторов тока (элементы DA1.1 и DA1 2) При срабатывании коммутаторов ключевой элемент DA1 1 разряжает через светодиод накопительный конденсатор С1, а,DA1 2 разряжает конденсатор С2, после чего процесс повторяется



Устройство, приведенное на рис. 331, выполнено на основе двух генераторов импульсов, первый из которых определяет длительность и частоту следования световых вспышек и звуковых посылок, второй — частоту звука Поскольку в процессе зарядки конденсатора С2 устройство потребляет ток на несколько порядков меньший, чем в режиме индикации, оно фактически работаем по описанному ранее принципу «включено/выключено». В схемах для защиты микросхем от возможных перегрузок по напряжению использованы стабилитроны

В устройствах могут быть использованы светодиоды АЛ307, АЛ336 и другие индикаторы, которые желательно отобрать по максимальному свечению при минимальном токе Поскольку падение напряжения на элементах схем (исключая резистор R1) определяется напряжением пробоя порогового элемента (более 8 В), в схемах могут быть использованы низковольтные радиоэлементы (кремниевые диоды и транзисторы с малыми обратными токами п-р переходов), конденсаторы с малыми токами утечки.

Индикаторы позволяют проверять наличие напряжения на токонесущих элементах, превышающее 45. 50 В (при частоте 50 Гц), в том числе индицировать различные наводки, позволяют оценивать качество заземления и возможность его использования; проверять наличие напряжения на трубах отопления и т д Устройства можно использовать и в цепях с повышенной частотой, например для индикации напряжения частотой 400 Гц, хотя следует учитывать, что емкостной ток через тело человека возрастает при этом пропорционально частоте тока. При необходимости чувствительность индикаторов легко «загрубить» включением высокоомных делителей напряжения, неинверсным включением лавинных транзисторов, подключением стабилитронов и их цепочек и другими методами.

<
